Глушилка сотовой своими руками

Как сделать GSM глушилку своими руками

Интернет-сообщество все больше интересуется созданием глушилки сотовой связи с своими руками, и в частности, многие хотят узнать, как самому сделать подобное устройство. И множество сайтов удовлетворяют это любопытство, предоставляя собственные варианты схем. Эта статья также содержит инструкцию, из которой вы можете узнать, как создать собственную GSM глушилку своими руками. Главное – не забывать о сложности процесса создания подобного устройства. Для того, чтобы создать своими руками GSM глушилки, нужны определенные навыки работы с электроникой.

Какие бывают способы подавления?

Спуфинг – подает на мобильное устройство ложного сигнала, который нарушает нормальный режим работы.
ДоС атака – перекрытия GSM сигнала помехами, из-за чего сильно усложняется прием или отправка сигналов.
Электромагнитная экранировка – заключение объекта в защитную оболочку, которая удерживает любой сигнал в ее зоне действия.

Для создания блокиратора мобильных телефонов своими руками рекомендуется использовать второй способ. Спуфинг слишком сложен для того, чтобы такое устройство мог использовать рядовой пользователь. А электромагнитный экран не получится сдвинуть с места, поэтому возможность мобильности полностью исключается. Именно поэтому лучше всего использовать ДоС атаку. Таким образом, можно заглушить все мобильные устройства в радиусе действия глушилки связи.

Сборка GSM глушилки своими руками

Фактически, сборка GSM глушилки представляет собой объединение некоторых деталей воедино. Все, что вам понадобится, это:

Генератор, Управляемый Напряжением (далее – ГУН).
Схема, позволяющая выбрать желаемую частоту подавления.
Источник помех, который обычно уже встроен в схему.
Блок усиления частот (усилительный каскад).
Антенна.

ГУН – наиболее важная часть GSM глушилки, которая будет создавать своими руками, это можно сказать, ее сердце. Он производит сигнал, воздействующий на определенные приборы, блокируя его работу. Для того, чтобы определить, на какую частоту настраивать генератор, нужно знать точную частоту, на которой работает заглушаемое устройство. Это поможет повысить эффективность, хотя проблемы глушилка создаст, даже функционируя на просто близкой частоте. Заранее подумайте о том, какого размера планируется создавать подавитель своими руками. Это может быть портативная глушилка сотовой связи, или настольный блокиратор мобильных телефонов своими руками.

Настроечная схема может быть разомкнутого вида, или с обратной связью. Сделать гораздо проще разомкнутую систему, но у систем с обратной связью есть свои преимущества. Первая схема использует пилообразные колебания от нижней частоты к верхней. Вторая же схема использует ФАПЧ, что позволяет удерживать стабильную частоту работы генератора. Во втором случае потребуется использование запрограммированного контроллера, который должен правильно настраиваться, т.к. позже осуществить настройку будет невозможно.

Для расширения зоны покрытия глушителя частот, его мощности, необходимо применять блок усиления частот. С ростом мощности подавителя будет расширяться зона подавления, однако ценой времени работы. Чем мощнее прибор, тем быстрее будет садиться батарея. Эту особенность следует учитывать при выборе модели усилительного каскада.

Антенна передает сигнал, генерируемый подавителем. Характеризуется антенна Коэффициентом Стоячей Волны Напряжения (КСВН). Лучше всего выбирать антенну с КСВН, равным 3 или ниже. Таким образом, можно минимизировать обратные потери антенны. Лучше всего применять SMA антенны, которые можно без проблем заменить на другие, или убрать. Также учитывайте тот факт, что лучше покупать всенаправленную антенну, иначе придется направлять ее на заглушаемый объект, как пульт на телевизор.

Ну и, конечно же, наша глушилка «своими руками» не будет функционировать без источника питания. Обычно для подавителя мобильных телефонов достаточно 5В постоянного напряжения. Можно воспользоваться обычной ионно-литиевой батареей. Для того чтобы появилась возможность использовать стандартный источник питания, понадобится также сетевой адаптер.

Обычно используют сетевые адаптеры двух видов:

Удвоитель напряжения конденсатора. Это достаточно эффективный и простой в эксплуатации прибор, но обладает он и некими минусами. Из-за отсутствия возможности регулировки адаптера, придется пользоваться также регулятором МПН, иначе корректировать напряжение будет невозможно.
Индукторный импульсный стабилизатор с повышающим действием. Его можно регулировать, но и стоит он несколько больше первого варианта, кроме того, он сложнее в эксплуатации. Для его стабильной работы все компоненты должны быть подобраны идеально.

Несмотря на дороговизну, а так же возникающие сложности, лучше использовать все же импульсный стабилизатор. Временные, финансовые затраты полностью себя оправдывают. Адаптеры переменного и постоянного тока можно найти практически к любой глушилки мобильной связи.

Читать еще: Местонахождение по номеру сотового телефона

Заметки

Сигналы старых моделей подавить легче, так как их рабочая мощность ниже. Поэтому, и радиус действия глушилки значительно расширится. Но, новые мобильные телефоны заглушить несколько сложнее.

Для мощных GSM глушилок стоит установить системы охлаждения, чтобы они не перегревались.

Обладая навыками, сноровкой и опытом в достаточной степени, а также имея доступ к необходимому оборудованию, можно запрограммировать ФАПЧ систему, это позволит регулировать работу заглушающего устройства.

Собственно, на этом все. Вся основная информация, которая нужна для того, чтобы понять, как именно создается GSM глушилка указана.

Для покупки портативных глушилок вам надо попасть в соответствующий раздел сайта.

Заместитель директора по развитию Керимов Ростислав.

Инструкция: Как Сделать Собственную Глушилку Сотовой Связи

В последнее время интернет-сообщество стало уделять всё больше и больше внимания глушилкам сотовой связи, особенно тому, как самому сделать одну из них. Компания Джаммер и команда наших специалистов не смогли остаться в стороне и решили составить свою собственную инструкцию для Вас. Но не стоит забывать, что создание такого сложного устройства – дело довольно непростое и требует определенных навыков и опыта в сфере электроники.

3 Способа Подавления

Прежде всего, Вы должны знать, что существует три способа подавления мобильных сигналов:

Спуфинг (на мобильное устройство подается ложный сигнал и его работа нарушается)
ДоС атака (отказ в обслуживании, когда сигнал перекрывается радиопомехами и не может нормально быть принят или отправлен)
Электромагнитная экранировка (объект заключается в защитный экран, который не пропускает ни входящие, ни исходящие сигналы)

Наши специалисты используют второй способ, и вот почему: спуфинг является хорошим методом, но требует точной регулировки и контроля, и неопытному пользователю будет довольно сложно управлять таким устройством. Электромагнитная экранировка классно работает, но она привязана к одному местоположению, т.е. о портативных устройствах можно забыть.

Поэтому ДоС остается лучшим выбором в силу возможности глушить все мобильные устройства выбранных частот в радиусе подавления используемой глушилки связи.

Собираем Части

Чтобы сделать глушилку сотовой связи, Вам понадобится объединить некоторые детали в одно целое. Вот их список:

Генератор, Управляемый Напряжением (ГУН)
Настроечная Схема (для выбора желаемой частоты для подавления)
Источник Помех (как правило, встроен в Настроечную Схему)
Блок Усиления РЧ (так называемый “усилительный каскад”)
Передающая Антенна

ГУН является самой важной частью. Он словно сердце Вашей глушилки. ГУН производит РЧ сигнал, который будет взаимодействовать с блокируемым устройством. Прежде всего, Вы должны выбрать частоты, которые будут использоваться Вашим подавителем. Вот список основных стандартов связи:

AMPS (800МГц)
PCS (800МГц, 1800МГц и 1900МГц)
GSM (850МГц и 1900МГц в Америке, 900МГц и 1800МГц в Европе)
GPS (основные гражданские частоты 1227МГц и 1575МГц)
Wi-Fi/Bluetooth (2400МГц — 2500МГц)
RFID (также известна как UHF/VHF, 14МГц — 400МГц, 800МГц и 2450МГц)

Также Вам необходимо подумать о размере будущего подавителя, так как Вы можете создать портативную глушилку сотовой связи либо настольный блокиратор мобильных телефонов.

Настроечная Схема может быть двух видов: разомкнутая схема и с обратной связью. Разомкнутая схема довольно проста и требует всего лишь несколько составляющих и дополнительные пассивные компоненты. Генератор пилообразных колебаний заставляет ГУН ходить от нижней к верхней частоте. Схема с обратной связью использует ФАПЧ чтобы настроить и удерживать частоту ГУН на одном уровне. Для этой цели Вам нужно использовать микроконтроллер. Он программируется один раз и подключается к ГУН, поэтому он не настраиваемый.

Блок Усиления РЧ – это то, что Вам нужно, если Вы желаете расширить зону покрытия Вашей глушилки вместе с мощностью сигнала. Чем больше мощности у Вашего подавителя сигналов, тем шире радиус его подавления. Ценой этому является, как Вы уже, наверное, догадались, время работы устройства. Больше мощности равняется меньшему времени, на которое хватит батареи.

На рынке электронных компонентов имеется достаточно широкий выбор усилительных каскадов (7дБм, 17дБм, и даже 20+дБм). Однако следует учитывать, что чем больше мощность, тем меньше время работы устройства.

Читать еще: Определение региона по сотовому телефону

Передающая Антенна – это устройство, передающее сигналы, которые генерирует Ваш подавитель. Основной характеристикой антенны является КСВН (Коэффициент Стоячей Волны Напряжения). Если КСВН Вашей антенны равняется трем или ниже, тогда это то, что надо, потому что обратные потери этой антенны минимальны.

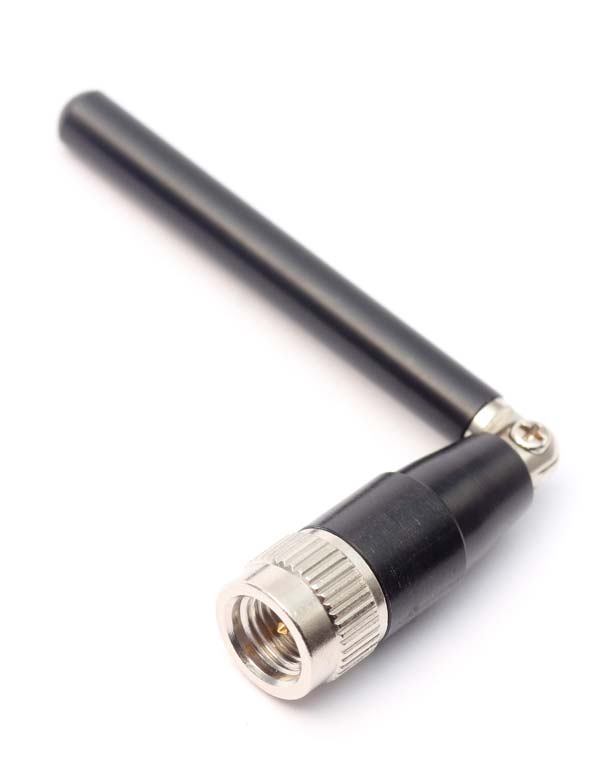

Специалисты компании Джаммер используют SMA антенны, так как их очень легко убирать или заменять. Также следует упомянуть то, что всенаправленные антенны являются предпочтительными, если Вы не хотите постоянно направлять свою глушилку на объект подавления, как пульт от телевизора.

Источник Питания поддерживает жизненную силу Вашего творения. Обычно для работы подавители мобильных телефонов используют 5В постоянного тока. Поэтому Вы можете использовать ионно-литиевую батарею в качестве источника питания. В случае использования обычного источника питания Вам понадобится сетевой адаптер. Сетевой адаптер может быть двух типов: удвоитель напряжения управляемого конденсатора или индукторный импульсный повышающий стабилизатор.

Первый простой и эффективный, но его нельзя регулировать, так что Вам понадобится регулятор МПН для корректировки напряжения. Второй является регулируемым, но он более дорогой, более сложный и требует точного подбора всех компонентов для стабильной работы.

Наша производственная команда использует импульсные стабилизаторы для своих творений. Это отнимает больше времени и труда, но результат стоит того. Адаптеры переменного/постоянного тока производятся почти для всех типов глушилок мобильной связи.

Дополнительные Заметки

Сигналы более старых моделей мобильных устройств легче подавляются из-за более низкой рабочей мощности. Соответственно они будут глушиться на большем расстоянии, чем более новые мобильные телефоны.
На более мощные глушилки сигналов, как правило, устанавливают охладительные системы для предотвращения неполадок.
Если у Вас достаточно навыков, сноровки и опыта (а также необходимого оборудования), Вы можете использовать программируемую систему ФАПЧ с микроконтроллером, чтобы сделать Ваш подавитель сотовой связи регулируемым.

И Напоследок

Ну что, Вам понравилось? Теперь Вы имеете представление о том, какой труд проделывается нашими уважаемыми исследовательскими и производственными специалистами, чтобы изобрести, разработать, создать и произвести всё это разнообразие надежных глушилок сотовой связи для Вашего пользования.

Мир электронных гаджетов – это огромное и интересное место! Ему есть что показать и чем удивить. Он может помочь нам радоваться современным, полезным, да и просто прикольным штукам.

И он будет рад Вам как его новой части!

Как Сделать Собственный Подавитель Мобильной Связи

Уже давно люди, увлекающиеся радиоэлектроникой, ищут различные схемы и инструкции, чтобы собрать какой-нибудь навороченный прибор для личного пользования. Среди этих людей также нахожусь и я. Бороздя просторы интернета, я нашел статью компании Джаммер, которая называется Инструкция: Как Сделать Собственную Глушилку Сотовой Связи. Почитав её и посмотрев на схемы, я загорелся желанием сделать нечто подобное и себе.

Поскольку в их инструкции была вся необходимая мне информация, включая схемы и технические данные. Некоторые детали я додумал сам, и в итоге сделал свой подавитель мобилок. Ниже я описал весь процесс.

Этот блокиратор мобильных сигналов работает на частоте 800МГц потому, что многие мобильные телефоны работают именно на этой частоте. Поэтому я использовал генератор качающейся частоты в качестве ГУН. Работает он просто отлично, но если Вы новичок в радиоэлектронике, собрать такую деталь без хороших инструментов Вам будет довольно сложно.

Генератор синхросигналов на 45МГц, который я использовал в качестве генератора помех, возбуждает размещенный на микросхеме порт местного гетеродина приемника. Чтобы уравнять сопротивления порта гетеродина и генератора синхросигналов, сигнал местного гетеродина приемника проходит через сеть согласования сопротивлений.

Порт гетеродина, являющийся РЧ входом, подсоединяется к антенне на 800МГц, а РЧ выход сначала отправляется на специальный усилитель сигнала, который повышает выходную мощность устройства на 15-16дБм. После этого усиленный сигнал подается на выходную антенну.

Частоты получаемого и отправляемого сигнала всех мобильных телефонов, работающих на частоте 800МГц, всегда различаются между собой ровно на 45МГц. Поэтому когда Ваш блокиратор сотовой связи включен, любой громко говорящий по телефону человек будет слышать лишь свой голос в телефоне, потому что ему или ей будет возвращаться собственный сигнал.

Читать еще: Сотовая связь 909

Вам также следует помнить, что эта глушилка мобильной связи блокирует сигналы следящих устройств, которые используют GPS навигацию Вашего автомобиля для слежения и сотовую частоту для записи полученных данных, другими словами у вас также получиться собрать GPS глушилку. А ещё это подавляющее устройство может быть использовано для предотвращения взрывов самодельных бомб, которые детонируют с помощью сигнала обычной мобилки.

В данном приборе я использовал преобразователь частот на 600МГц, предварительно его усовершенствовав.

От использования усилителя РЧ никуда не деться, несмотря на увеличение потребления энергии.

Я взял старую алюминиевую упаковку и сделал из нее корпус, а для ввода и вывода использовал старые УКВ разъемы от телефона Моторола.

Припаял УКВ разъемы к используемой микросхеме.

Я использовал регулятор напряжения и батарейку 9В для питания этого подавителя мобильных сигналов. Батарейку отделил пенопластом от остальных деталей устройства.

На корпусе я установил переключатель вкл./выкл., а антенны прикрутил к УКВ разъемам (они, кстати, с той же Моторолы).

Всё, Ваш блокиратор сотовой связи готов!

Прислалано в редакцию.
Михаил — автор статьи
